Wi-Fi 6 信令测试方案

产品介绍

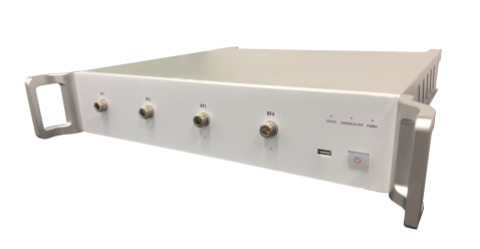

Wi-Fi 6 信令测试方案

支持 IEEE802.11 a/b/g/n/ac/ax 协议,且信道速率皆可设置
支持 2x2/4x4 MIMO OTA 测试或传导测试

规格特性

  • 跨平台性,兼容 Linux,Windows , Mac OS 系统
  • 界面友好,配置方便,操作简单,数据实时保存
  • 软件分为研发用软件与生产线量产用软件

产品规格



WLAN 信令测试,实现 Wi-Fi 网络真实连接,测试无线射频性能指标 :

1. 支持 IEEE802.11 a/b/g/n/ac/ax 协议,且信道速率皆可设置

2. 支持 2x2/4x4 MIMO OTA 测试或传导测试

3. 无需功率放大器,并可连接低至 -75dBm 的微弱信号



\--测试软件

  • 跨平台性,兼容Linux,Windows  Mac OS 系统

  • 界面友好,配置方便,操作简单,数据实时保存

  • 软件分为研发用软件与生产线量产用软件



\--应用场景

实验室

  • 实验室专用研发测试软件

  • 集成自动化灵敏度搜索程序,一键式灵敏度测试

  • 功率精度 +/-0.25dB



生产线

  • 生产专用测试软件,一键式测试

  • 无需针对 WiFi芯片专门开发程序,支持所有 WiFi 芯片测试

  • 无需控制芯片,节省大量的 USB/ 网线等各种接口的插拔

  • 无需测试模式固件,实网测试真实状态数据

  • 抗干扰测试,自动识别真实信号与干扰信号

  • 高通量信令测试,传导测试可同时连接至多终端进行测试

  • 自动生成测试报告



\--测试优劣比较

传统Throughput测试

  • 测试时间短,信道速率可设,测试结果不依赖系统资源,微弱信号还能连接以模拟更远距离

  • 测试,MAC Throughput 测试完全可以替代当前的测试,结果更真实

功率计OTA 测试

发射接收都可测,不用控制待测发射接收,不用针对芯片开发特定的程序


\--测试内容

发射功率,丢包率,接收灵敏度,MAC 层上下行吞吐量

可升级测试 EVM ,Frequency ,Mask ,Flatness , Phase 等参数


频段

2.4G/5.8G

带宽

20/40/80/160MHz

MIMO

SISO/2x2/4x4

调制

最高 1024QAM

协议

802.11ax/ac/n/a/b

功率动态范围

-75dBm
